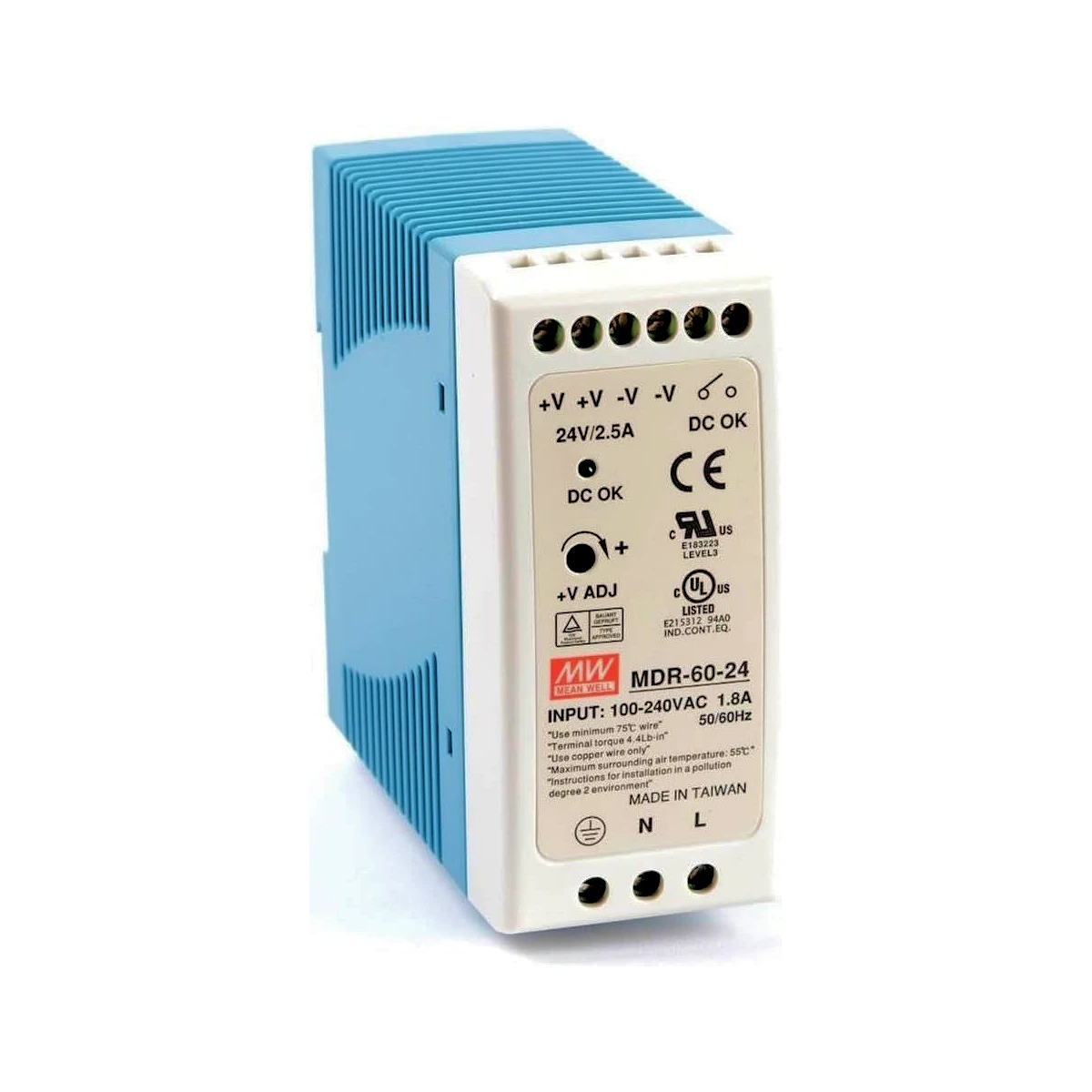

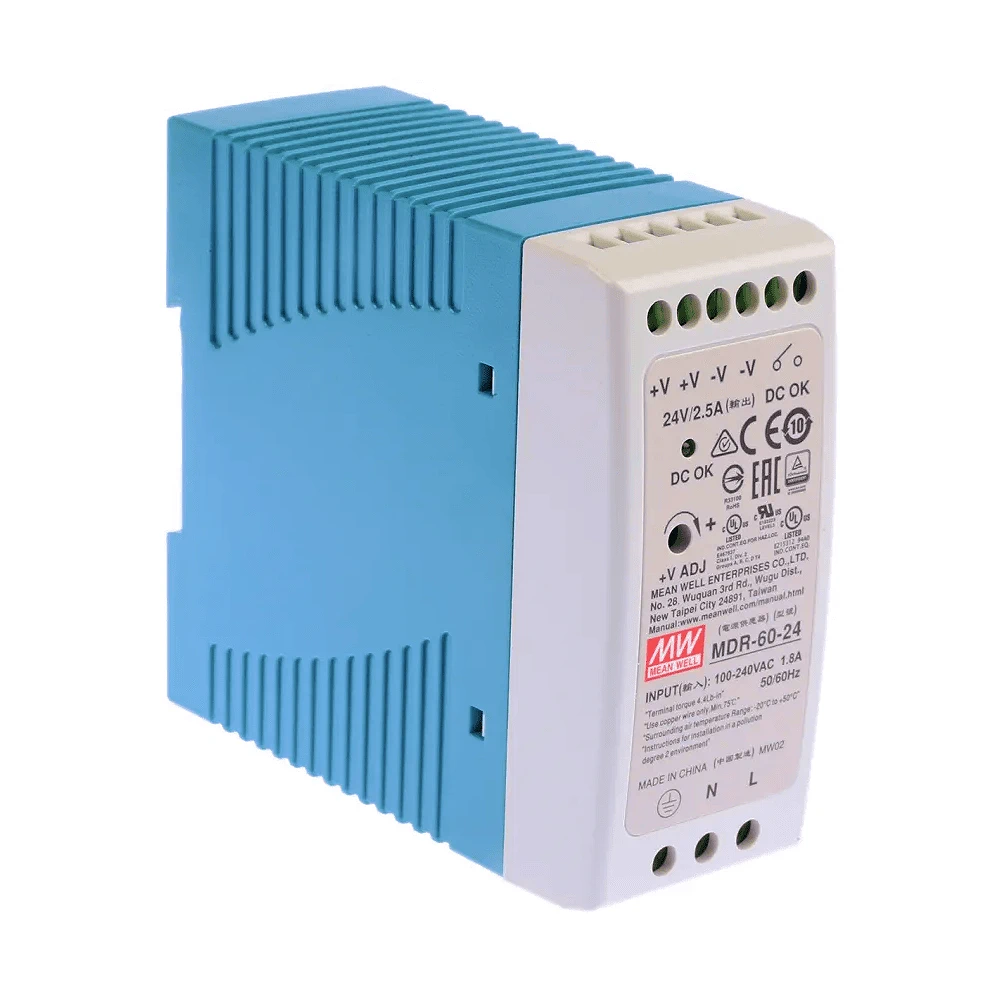

Fuente de Alimentación Conmutada 24V 60W para Riel DIN Mean Well MDR-60-24

Confiabilidad industrial en formato compacto, con señal de estado y certificación para zonas clasificadas.

….La Mean Well MDR-60-24 es una fuente de alimentación conmutada (SMPS) de 60W para riel DIN, diseñada para aplicaciones industriales que demandan alta confiabilidad, eficiencia energética y fácil integración en tableros eléctricos.

….Con salida regulada de 24 VDC / 2.5 A, entrada universal desde 85 VAC hasta 264 VAC (o 120–370 VDC en corriente continua), señal de estado «DC OK» mediante contacto de relé e indicador LED de encendido, es la solución ideal para sistemas de automatización, control de procesos y entornos industriales con requisitos normativos exigentes.

—————————-

Principales beneficios:

…..›› Alta eficiencia (hasta 87%): Reduce pérdidas térmicas y optimiza el consumo eléctrico del sistema.

…..›› Consumo en vacío menor a 0.75W: Mínima disipación cuando el sistema opera sin carga — ventaja clave en aplicaciones de bajo consumo.

…..›› Entrada universal AC/DC (85–264 VAC / 120–370 VDC): Compatible con redes eléctricas de todo el mundo, incluyendo redes con caídas de tensión frecuentes.

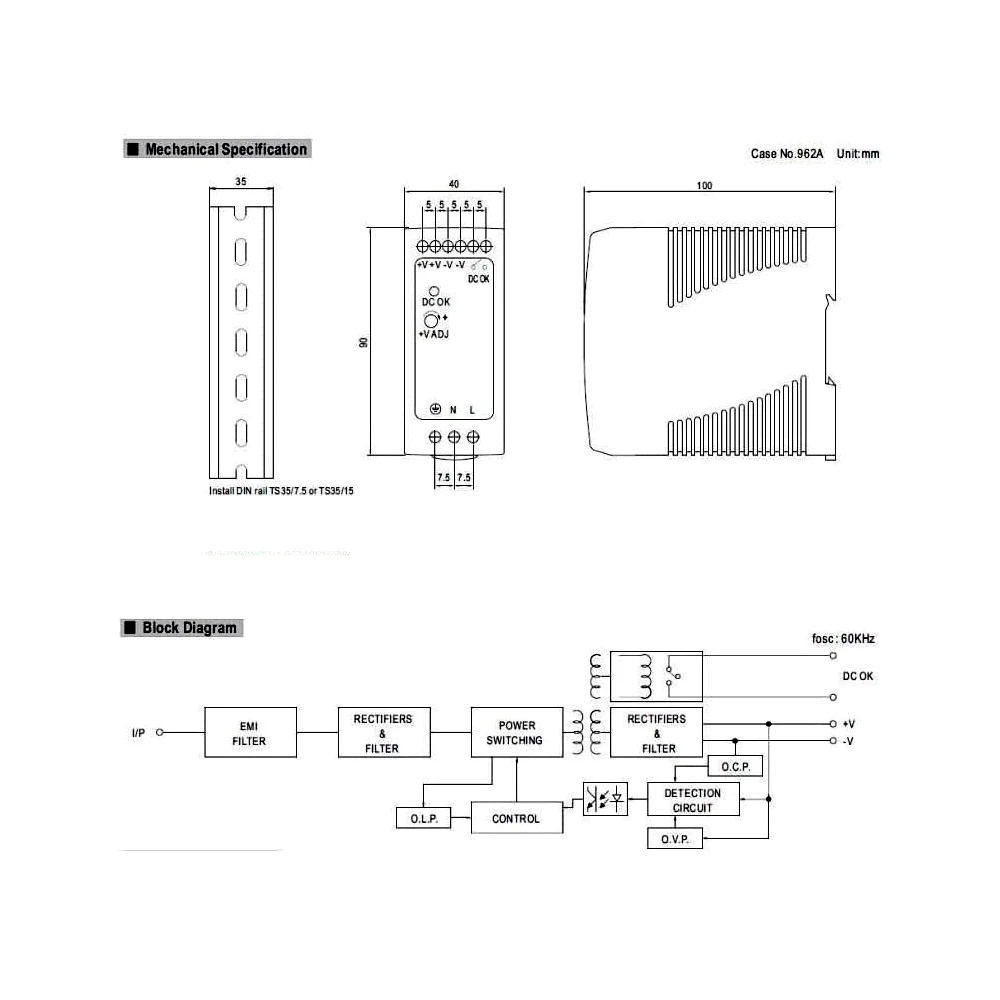

…..›› Diseño ultracompacto (40 × 90 × 100 mm): Maximiza el aprovechamiento del espacio en tableros eléctricos con alta densidad de equipos.

…..›› Señal de estado DC OK (contacto de relé): Permite supervisar el estado de la fuente desde un PLC o sistema de control.

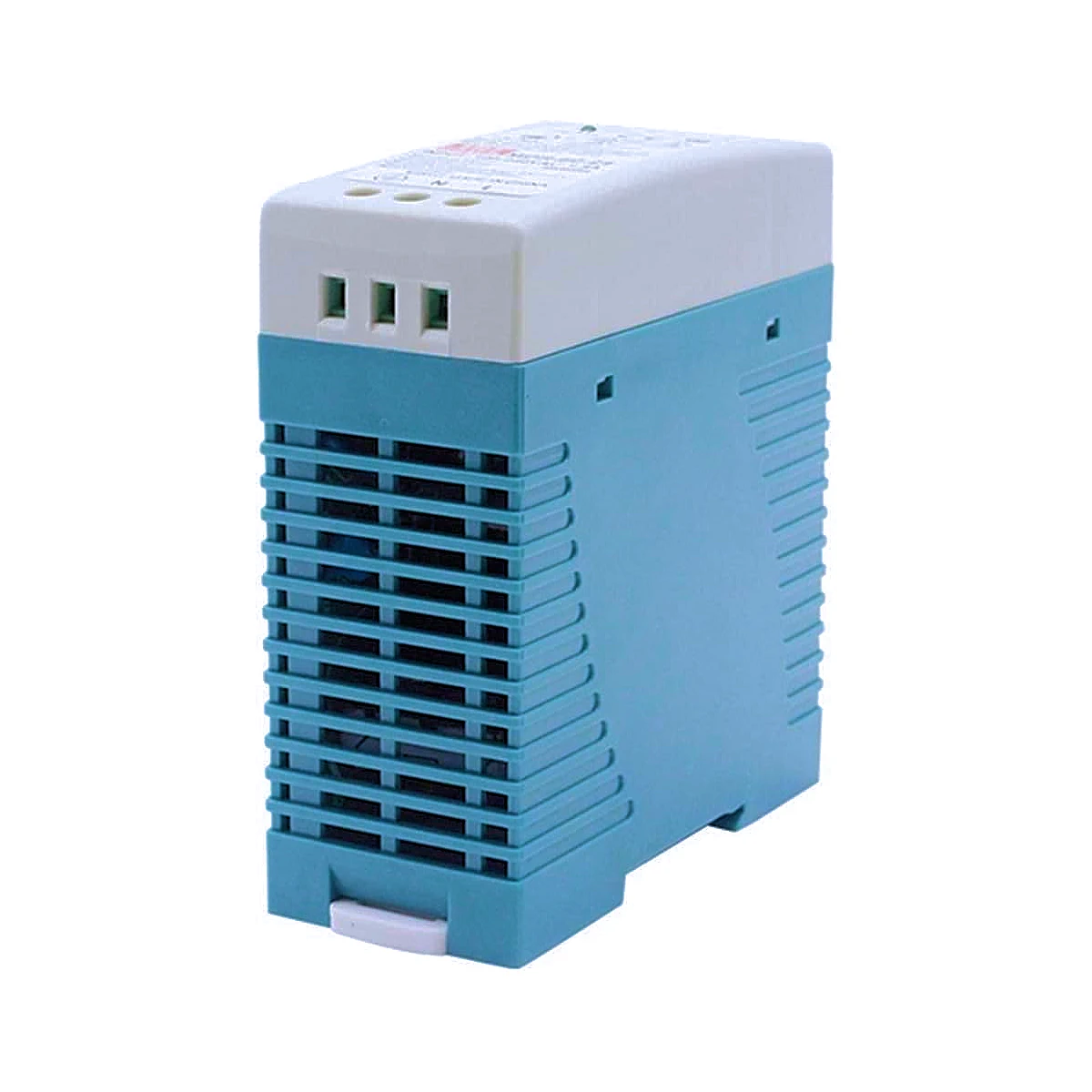

…..›› Refrigeración por convección natural (sin ventilador): Operación silenciosa, menor mantenimiento y mayor vida útil.

…..›› Amplio rango de temperatura de operación: Funciona de −20 °C a +70 °C (con derating a partir de 45 °C; consulte la curva de derating).

…..›› Prueba de burn-in al 100% de carga: Cada unidad es sometida a prueba de funcionamiento a plena carga antes de salir de fábrica.

—————————-

Protecciones integradas

Diseñada para entornos industriales exigentes:

…..›› Cortocircuito (SCP): Protección ante falla directa de salida.

…..›› Sobrecarga (OLP): Limitación de corriente constante (105-150% de la potencia nominal); recuperación automática.

…..›› Sobretensión (OVP): Apagado automático de la salida (31.2-36V); requiere reencendido manual para recuperar.

…..✔ Asegura continuidad operativa y protección de cargas críticas.

—————————-

Función DC OK — Supervisión de estado en tiempo real

La MDR-60-24 incorpora una salida de señal de estado mediante contacto de relé (DC OK):

…..›› Contacto cerrado: La fuente está encendida y la salida DC es correcta.

…..›› Contacto abierto: La fuente está apagada o en condición de falla.

…..›› Capacidad del contacto (máx.): 30V / 1A con carga resistiva.

…..✔ Ideal para sistemas con requisitos de disponibilidad alta y mantenimiento predictivo.

…..✔ Esta función permite integrar la fuente directamente a entradas digitales de PLC para monitoreo continuo del estado del sistema eléctrico.

—————————-

Aplicaciones recomendadas

La MDR-60-24 es ampliamente utilizada en:

…..✽ PLC y sistemas de automatización industrial.

…..✽ Paneles de interfaz hombre-máquina (HMI).

…..✽ Controladores de proceso industrial.

…..✽ Alimentación de sensores varios y módulos de E/S digitales.

…..✽ Sistemas de monitoreo y supervisión (SCADA).

…..✽ Equipos de instrumentación en líneas de producción modernas.

…..✽ Tableros eléctricos en industria petroquímica, farmacéutica y alimentaria.

—————————-

Certificaciones y cumplimiento normativo

La MDR-60-24 cuenta con un amplio portafolio de certificaciones internacionales que la habilitan para proyectos industriales en múltiples mercados y bajo distintos marcos normativos:

…..▶ UL 508 — Equipos de control industrial. Requerida en proyectos de automatización y exportación a Norteamérica.

…..▶ UL 62368-1 — Equipos de tecnología de la información y audio/video.

…..▶ TUV / BS EN/EN 62368-1 — Norma europea para equipos electrónicos.

…..▶ CE — Directivas europeas de compatibilidad electromagnética (EMC) y baja tensión (LVD).

…..▶ EAC (TP TC 004 / TP TC 020) — Unión Económica Euroasiática.

…..✔ Inmunidad EMC certificada para entornos de industria pesada (BS EN/EN 61000-6-2) — mayor robustez ante interferencias de variadores de frecuencia, motores y equipos de soldadura.

…..✔ Cumple normativas de emisión EMC Clase B: BS EN/EN 55032, BS EN/EN 61000-3-2, BS EN/EN 61000-3-3 y CNS13438.

Certificada para zonas clasificadas con riesgo de atmósferas inflamables.

La MDR-60-24 cuenta con certificación para:

…..›› Class I, Division 2, Groups A, B, C, D — Temperatura T4: Apta para instalación en zonas donde pueden estar presentes gases o vapores inflamables en condiciones anormales (División 2), conforme a la norma NEC/NFPA 70 utilizada en Norteamérica y ampliamente referenciada en proyectos latinoamericanos con estándares internacionales.

Esto la hace especialmente relevante en:

…..›› Industria petroquímica y refinación.

…..›› Plantas de gas y estaciones de compresión.

…..›› Industria farmacéutica con solventes volátiles.

…..›› Bodegas y almacenes con materiales inflamables.

…..›› Industria alimentaria con atmósferas de polvo o vapor combustible.

…..📌 Nota importante: La MDR-60-24 no es un equipo «explosion proof» (a prueba de explosión). Su certificación Class I, Division 2 la habilita para zonas donde la presencia de atmósferas inflamables es ocasional o accidental (condiciones anormales), no continua. No es apta para zonas Class I, Division 1, ni para zonas ATEX/IECEx Zona 0 o Zona 1, donde la presencia de atmósferas explosivas es continua o frecuente.

…..✔ Consulte siempre con un ingeniero de seguridad eléctrica la aplicabilidad de la clasificación en su instalación específica.

—————————-

¿Por qué elegir la Mean Well MDR-60-24?

Porque combina en un solo equipo compacto para riel DIN:

…..✔ Entrada AC desde 85 VAC, compatible con redes eléctricas de todo el mundo.

…..✔ Diseño compacto de perfil delgado (40 mm de ancho).

…..✔ Alta confiabilidad industrial con protección integral (OLP, OVP, SCP).

…..✔ Certificación UL508 para equipos de control industrial.

…..✔ Inmunidad EMC para industria pesada (BS EN/EN61000-6-2).

…..✔ Diseño Prueba de burn-in al 100% de carga — calidad verificada en fábrica.

…..✔ Señal de supervisión DC OK integrada, sin costo adicional de hardware.

…..✔ Consumo en vacío inferior a 0.75W para sistemas energéticamente eficientes.

…..✔ Certificación para instalación en zonas clasificadas (Class I, Div. 2, T4).

…    Todo ello respaldado por Mean Well, marca líder a nivel mundial en fuentes de alimentación conmutadas.

—————————-
